Flange piane

Flange piane per giunzioni smontabili di condotte in materiale plastico

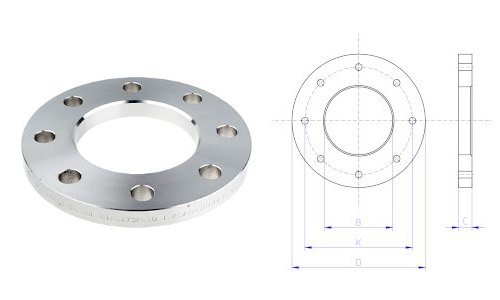

Flange piane in acciaio zincato per condotte in materiale plastico

Caratteristiche tecniche

•  Tipologia flangia piana tipo 02 EN 1092
•  Zincatura elettrolitica
•  Spessore ridotto per condotte di PE
•  A richiesta zincatura a caldo

Le flange piane in acciaio zincato a spessore ribassato sono la soluzione standard utilizzata per il collegamento delle condotte in materiale plastico a pompe e organi di manovra oppure per la realizzazione di linee smontabili a fini di manutenzione (vedi applicazioni di dragaggio).

Gamma PN10

DE/DN
[mm/mm]		 D
[mm]		 K
[mm]		 Fori
[# x mm]		 B
[mm]		 C
[mm]
32/25 115 85 4 x 14 42 8
40/32 140 100 4 x 18 51 8
50/40 150 110 4 x 18 62 8
63/50 165 125 4 x 18 78 10
75/65 185 145 8 x 18 92 10
90/80 200 160 8 x 18 108 10
110/100 220 180 8 x 18 128 12
125/100 220 180 8 x 18 135 12
140/125 250 210 8 x 18 158 12
160/150 285 240 8 x 22 178 12
180/150 285 240 8 x 22 188 12
200/200 340 295 8 x 22 235 14
225/200 340 295 8 x 22 238 14
250/250 395 350 12 x 22 288 16
280/250 395 350 12 x 22 294 16
315/300 445 400 12 x 22 338 20
355/350 505 460 16 x 22 376 22
400/400 565 515 16 x 26 430 22
450/450 615 565 20 x 26 517 24
450/500 670 620 20 x 26 517 24
500/500 670 620 20 x 26 533 24
560/600 780 725 20 x 30 618 25
630/600 780 725 20 x 30 645 25
710/700 895 840 24 x 30 740 28
800/800 1015 950 24 x 33 843 28
900/900 1115 1050 28 x 33 947 30
1000/1000 1230 1160 28 x 36 1050 30
1200/1200 1455 1380 32 x 39 1260 32

Altre misure su richiesta

Gamma PN16

DE/DN
[mm/mm]		 D
[mm]		 K
[mm]		 Fori
[# x mm]		 B
[mm]		 C
[mm]
32/25 115 85 4 x 14 42 8
40/32 140 100 4 x 18 51 8
50/40 150 110 4 x 18 62 8
63/50 165 125 4 x 18 78 10
75/65 185 145 8 x 18 92 10
90/80 200 160 8 x 18 108 10
110/100 220 180 8 x 18 128 12
125/100 220 180 8 x 18 135 12
140/125 250 210 8 x 18 158 12
160/150 285 240 8 x 22 178 12
180/150 285 240 8 x 22 188 12
200/200 340 295 12 x 22 235 14
225/200 340 295 12 x 22 238 14
250/250 405 355 12 x 26 288 16
280/250 405 355 12 x 26 294 16
315/300 460 410 12 x 26 338 20
355/350 520 470 16 x 26 376 22
400/400 580 525 16 x 30 430 22
450/450 640 585 20 x 30 517 26
450/500 715 650 20 x 33 517 26
500/500 715 650 20 x 33 533 26
560/600 840 770 20 x 36 618 31
630/600 840 770 20 x 36 645 31

Altre misure su richiesta

Gamma PN25

DE/DN
[mm/mm]		 D
[mm]		 K
[mm]		 Fori
[# x mm]		 B
[mm]		 C
[mm]
32/25 115 85 4 x 14 42 12
40/32 140 100 4 x 18 51 12
50/40 150 110 4 x 18 62 12
63/50 165 125 4 x 18 78 14
75/65 185 145 8 x 18 92 16
90/80 200 160 8 x 18 108 18
110/100 235 190 8 x 22 128 18
125/100 235 190 8 x 22 135 18
140/125 270 220 8 x 26 158 20
160/150 300 250 8 x 26 178 20
180/150 300 250 8 x 26 188 20
200/200 360 310 12 x 26 235 22
225/200 360 310 12 x 26 238 22
250/250 425 370 12 x 30 288 26
280/250 425 370 12 x 30 294 26
315/300 485 430 16 x 30 338 28

Altre misure su richiesta

Normative di riferimento

EN 1092-1 Flanges and their joints – Flange Circular flanges for pipes, valves, fittings and accessories, PN designated – Part 1: Steel flanges
ISO 9624
 Thermoplastic pipes for fluids under pressure – Mating dimensions of flange adapters and loose backing flanges

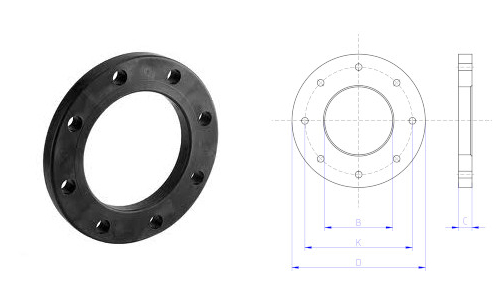

Flange piane in acciaio rivestito in polipropilene per condotte in materiale plastico

Caratteristiche tecniche

•  Tipologia flangia piana tipo 02 EN 1092
•  Anello interno acciaio
•  Rivestimento polipropilene
•  Colore nero

Le flange rivestite in polipropilene sono utilizzate in tutti i casi nei quali sia fondamentale garantire l’assoluta resistenza alla corrosione della giunzione flangiata: l’anello interno in acciaio è infatti protetto completamente dallo strato in materiale plastico evitando così qualunque contatto con l’acqua presente nel terreno.

Gamma PN10

DE/DN
[mm/mm]		 D
[mm]		 K
[mm]		 Fori
[# x mm]		 B
[mm]		 C
[mm]
32/25 115 85 4 x 14 42 14
40/32 140 100 4 x 18 51 16
50/40 150 110 4 x 18 62 16
63/50 165 125 4 x 18 78 19
75/65 185 145 4 x 18 92 19
90/80 200 160 8 x 18 108 21
110/100 220 180 8 x 18 128 22
125/100 220 180 8 x 18 135 22
140/125 250 210 8 x 18 158 26
160/150 285 240 8 x 22 178 27
180/150 285 240 8 x 22 188 27
200/200 340 295 8 x 22 235 28
225/200 340 295 8 x 22 238 28
250/250 406 350 12 x 22 288 31
280/250 406 350 12 x 22 294 31
315/300 460 400 12 x 22 338 34
355/350 512 460 16 x 22 376 39
400/400 580 515 16 x 26 430 43
450/500 678 620 20 x 26 517 45
500/500 678 620 20 x 26 533 45
560/600 790 725 20 x 30 618 50
630/600 790 725 20 x 30 645 50

Altre misure su richiesta

Gamma PN16

DE/DN
[mm/mm]		 D
[mm]		 K
[mm]		 Fori
[# x mm]		 B
[mm]		 C
[mm]
32/25 115 85 4 x 14 42 14
40/32 140 100 4 x 18 51 16
50/40 150 110 4 x 18 62 16
63/50 165 125 4 x 18 78 19
75/65 185 145 4 x 18 92 19
90/80 200 160 8 x 18 108 21
110/100 220 180 8 x 18 128 22
125/100 220 180 8 x 18 135 22
140/125 250 210 8 x 18 158 26
160/150 285 240 8 x 22 178 27
180/150 285 240 8 x 22 188 27

Altre misure su richiesta

Normative di riferimento

EN 1092-1 Flanges and their joints – Flange Circular flanges for pipes, valves, fittings and accessories, PN designated – Part 1: Steel flanges
ISO 9624
 Thermoplastic pipes for fluids under pressure – Mating dimensions of flange adapters and loose backing flanges

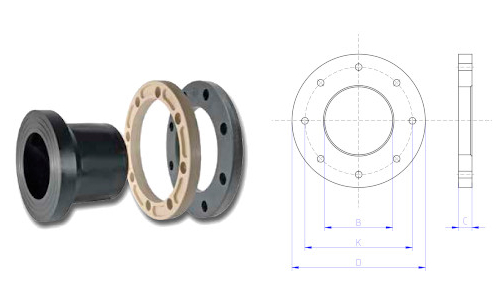

KIT antifluage composto da cartella in PE e flangia contenitiva per condotte in polietilene

Caratteristiche tecniche

•  Tipo A cartella in PE100
flangia in PP
•  Tipo B cartella in PE100
anello in PP
flangia in acciaio/PP

Il kit antifluage è un sistema di giunzione flangiata particolarmente interessante composto da una cartella in PE100 e da una flangia contenitiva in polipropilene.

Tale soluzione permette di evitare la deformazione nel tempo della cartella per effetto della pressione esercitata dalla flangia e quindi elimina di fatto la necessità di stringere periodicamente i bulloni come avviene nei sistemi tradizionali.

Gamma PN10

DE
[mm]		 DN
[mm]		 D
[mm]		 K
[mm]		 Fori
[# x mm]		 Tipo
[-]
40 32-40 150 100-110 4 x 18 A
50 40-50 165 110-125 4 x 18 A
63 50-60-65 183 125-145 4 x 18 A
75 60-65-80 198 135-160 8 x 18 A
90 80 198 160 8 x 18 A
110 100 219 180 8 x 18 A
125 100 220 180 8 x 18 A
140 125 252 210 8 x 18 B
160 150 285 240 8 x 22 B
180 150 285 240 8 x 22 B
200 200 340 295 12 x 22 B
225 200 340 295 12 x 22 B
250 250 419 355 12 x 26 B
280 250 419 355 12 x 26 B
315 300 478 410 12 x 26 B

Altre misure su richiesta

Gamma PN16

DE
[mm]		 DN
[mm]		 D
[mm]		 K
[mm]		 Fori
[# x mm]		 Tipo
[-]
40 32-40 150 100-110 4 x 18 A
50 40-50 165 110-125 4 x 18 A
63 50-60-65 183 125-145 4 x 18 A
75 60-65-80 198 135-160 8 x 18 A
90 80 198 160 8 x 18 A
110 100 219 180 8 x 18 A
125 100 220 180 8 x 18 A
140 125 252 210 8 x 18 B
160 150 285 240 8 x 22 B
180 150 285 240 8 x 22 B

Altre misure su richiesta

Normative di riferimento

EN 1092-1 Flanges and their joints – Flange Circular flanges for pipes, valves, fittings and accessories, PN designated – Part 1: Steel flanges
ISO 9624
 Thermoplastic pipes for fluids under pressure – Mating dimensions of flange adapters and loose backing flanges
