FibreFlex

Tubi preisolati flessibili rinforzati ad alta efficienza energetica per teleriscaldamento a basse temperature

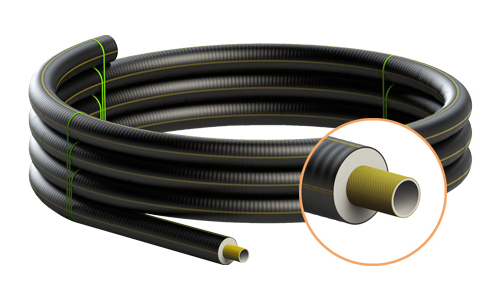

Tubo preisolato flessibile rinforzato FibreFlex

Caratteristiche tecniche

  T picco +95 °C
  T esercizio stagionale +85 °C
  Cond termica PUR 0.021 W/mK
  Pmax operativa 10 bar
  Configurazione tubo singolo o duo

FibreFlex è l’innovativo sistema di tubazioni preisolate flessibili bloccate per applicazioni teleriscaldamento a bassa temperatura caratterizzato da tubi di servizio in materia plastica rinforzata in grado di trasportare acqua fino a 95 °C di picco e 10 bar di pressione.

La struttura multistrato del tubo di servizio rinforzato comprende uno strato interno in compound PEX-a, un rinforzo in fibra aramidica ad alto modulo elastico, una barriera ossigeno ed interposti strati di adesivo termoplastico per alte temperature al fine di legare ogni strato sopra definito in una struttura composita coerente.

I tubi FibreFlex hanno un isolamento in schiuma poliuretanica esente da CFC con un’eccezionale conducibilità termica λ = 0.021 W/mK. Per rispondere a tutte le esigenze in termini di efficienza termica della rete, sono infine disponibili diversi spessori di schiuma poliuretanica in modo tale da garantire la classe di isolamento richiesta per ogni applicazione.

FibreFlex è la soluzione ideale per:

  • Revamping impianti termici residenziali con reti interrate di distribuzione acqua calda
  • Impianti e piccole reti cittadine di teleriscaldamento a bassa temperatura
  • Applicazioni agricole (impianti a biogas, impianti a biometano, impianti a biomassa ecc.)
  • Reti di teleriscaldamento ad elevate pressioni in zone collinari

Principali vantaggi

  • I sistemi FibreFlex sono innanzitutto flessibili, con ricadute positive sia sulla progettazione che sull’installazione della rete. I vantaggi di posa sono particolarmente evidenti nel caso in cui il tubo debba correre accanto a servizi preesistenti o vada guidato in scavi tortuosi tra alberi o edifici.
  • I tubi FibreFlex possono essere impiegati senza necessità di effettuare i consueti e complessi calcoli per la dilatazione termica: nessun sistema di compensazione della dilatazione è infatti necessario, a tutto vantaggio di una progettazione più semplice e veloce.
  • I tubi preisolati flessibili FibreFlex  sono forniti in rotoli di grande lunghezza o, quando necessario per l’estensione della tratta, avvolti su tamburi. I tubi sono di norma consegnati nella lunghezza desiderata, riducendo così in modo significativo il numero di giunzioni necessarie.
  • Il sistema di giunzione a compressione assiale FibreFlex non necessita l’impiego di manodopera specializzata, essenziale per eseguire alla regola dell’arte le operazioni di saldatura sui normali sistemi rigidi con tubo di servizio in acciaio. Visto il numero estremamente limitato di giunzioni, il tempo necessario per il ripristino dell’isolamento risulta del tutto trascurabile rispetto ai sistemi tradizionali sopra citati.

In sintesi, la disponibilità di lunghi tubi preisolati flessibili combinata con un sistema di giunzione semplice e senza saldature rendono possibile la posa di lunghe tratte in scavi molto stretti, garantendo così una significativa riduzione dei tempi e dei costi di installazione.

Gamma

FibreFlex
MONO
Tubo servizio
D x s [mm]
Tubo guaina
OD [mm]
Max L rotolo
[m]
32/91 32.0 x 2.9 91 570
40/111 40.0 x 3.7 111 410
50/111 49.4 x 3.6 111 410
63/126 58.5 x 4.0 126 300
75/142 69.5 x 4.6 142 220 (440*)
90/162 84.0 x 6.0 162 150 (300*)
110/182 101.0 x 6.5 182 86 (170*)
125/202 116.0 x 6.8 202 80 (160*)
140/202 127.0 x 7.1 202 80 (160*)
160/225 144.0 x 7.5 225 75 (150*)

* Maxicoil disponibili a progetto (larghezza 2.4 m)

Gamma DUO

FibreFlex
DUO
Tubo servizio
D x s [mm]
Tubo guaina
OD [mm]
Max L rotolo
[m]
25+25/111 25.0 x 2.2 111 410
32+32/126 32.0 x 2.5 126 300
40+40/142 40.0 x 2.8 142 220 (440*)
50+50/162 49.4 x 3.6 162 150 (300*)
63+63/182 58.5 x 4.0 126 86 (170*)
75+75/202 69.5 x 4.6 142 80 (160*)
90+90/225 84.0 x 6.0 162 80 (160*)

* Maxicoil disponibili a progetto (larghezza 2.4 m)

Giunzioni e ripristini

Raccordi in acciaio FibreFlex e FibreFlex ProLa giunzione dei tubi preisolati flessibili rinforzati FibreFlex è realizzata per mezzo di raccordi meccanici a compressione assiale da montarsi con l’apposita pinza idraulica.

Tali raccordi constano di 3 parti:
– Giunto maschio interno in acciaio
– Anello in polimero per alte temperature
– Anello esterno in acciaio

Per l’installazione del raccordo non è necessario espandere la testata del tubo: l’anello in polimero per alte temperature viene posizionato tra il tubo e l’anello esterno in acciaio e questo garantisce la necessaria forza di compressione per una giunzione affidabile.

Infine, il ripristino dell’isolamento nell’area di giunzione è realizzato con manicotti termoretraibili in HDPE/PEX ovvero con i comodi KIT rigidi che non necessitano di alcuna attrezzatura specifica per la loro installazione.

Raccordi preisolati

Preinsulated fittings for FibreFlex and FibreFlex Pro flexible pipe systemsPer i sistemi preisolati flessibili FibreFlex è disponibile un’intera gamma di raccordi preisolati con tubo di servizio in acciaio e terminali a compressione assiale già saldati alle estremità: questo evita la necessità di qualunque saldatura in cantiere, a tutto vantaggio della sicurezza e della velocità di posa.

La gamma di derivazioni a Tee prevede esecuzioni a 45°, piane o parallele, con uscita sia normale che ridotta.

Infine, laddove non sia possibile curvare il tubo preisolato rinforzato con il raggio richiesto, è possibile utilizzare apposite curve preisolate a 90°.

Normative di riferimento

ZG 200-2 Flexible pre-insulated pipe systems for district heating networks with bonded thermoplastic reinforced service pipe
EN 15632-2 Tubazioni per teleriscaldamento – Sistemi di tubazioni flessibili preisolate – Parte 2: Tubazioni di servizio in plastica bloccate – Requisiti e metodi di prova
