HeatFlex

Tubi preisolati flessibili per trasporto acqua calda di riscaldamento

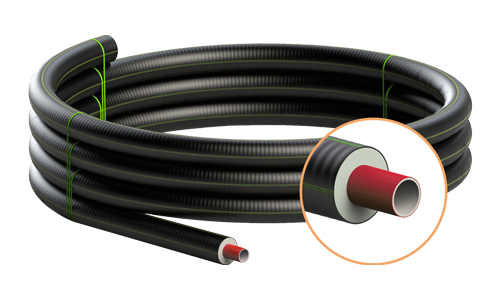

Tubo preisolato flessibile HeatFlex

Caratteristiche tecniche

  Temperatura di picco +95 °C
  Tmax progetto +80 °C
  Cond termica PUR ≤ 0.0215 W/mK
  Pmax operativa 6 bar @ 80 °C
  Configurazione tubo singolo o duo

Sistema preisolato flessibile con tubo di servizio in polietilene reticolato e isolamento in schiuma poliuretanica per condotte teleriscaldamento.

I principali vantaggi del sistema HeatFlex comprendono la posa veloce ed economica, scavi più stretti e ridotti raggi di curvatura della tubazione flessibile.

Il tubo di servizio del sistema HeatFlex è costituito da un tubo di PEXa SDR11 con barriera ossigeno che garantisce una pressione massima di 6 bar ad una temperatura di esercizio continuo di 80 °C.

Il sistema HeatFlex vanta infine un’eccezionale conducibilità termica ≤ 0.0215 W/mK. Al fine di ridurre ulteriormente le perdite di calore è disponibile una seconda serie di isolamento con più alti livelli di isolamento.

Gamma

>

HeatFlex
MONO
Tubo servizio
OD x s [mm]
Tubo guaina
OD [mm]
Max L rotolo
[m]
25/76 25.0 x 2.3 76 770
32/76 32.0 x 2.9 76 770
40/91 40.0 x 3.7 91 550
50/111 50.0 x 4.6 111 410
63/126 63.0 x 5.8 126 300
75/142 75.0 x 6.8 142 225
90/162 90.0 x 8.2 162 150
110/162 110.0 x 10.0 162 150
125/182 125.0 x 11.4 182 86

Gamma DUO

HeatFlex
DUO
Tubo servizio
OD x s [mm]
Tubo guaina
OD [mm]
Max L rotolo
[m]
25+25/91 25.0 x 2.3 91 550
32+32/111 32.0 x 2.9 111 410
40+40/126 40.0 x 3.7 126 300
50+50/162 50.0 x 4.6 162 150
63+63/182 63.0 x 5.8 182 86
75+75/202 75.0 x 6.8 142 80

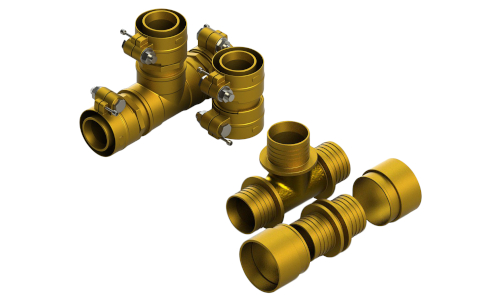

Raccordi

Raccordi a serraggio meccanico e a compressione assiale per sistemi HeatFlex e HeatFlex SanitarioLe giunzioni dei tubi HeatFlex sono realizzate per mezzo di raccordi a serraggio
meccanico o a pressatura assiale (manicotti, manicotti terminali, curve e tee).

L’installazione dei raccordi a pressatura assiale richiede innanzitutto l’espansione del tubo di servizio,
successivamente il posizionamento dell’inserto maschio e infine la compressione assiale dell’anello
esterno sul tubo stesso per mezzo di una pinza idraulica standard per tubi in PEX.

L’installazione dei raccordi a serraggio meccanico non richiede invece alcuna espansione del tubo di servizio:
la chiusura dell’anello esterno sul tubo di servizio è realizzata attraverso un comune sistema a vite che
non necessita di alcuna attrezzatura specifica.

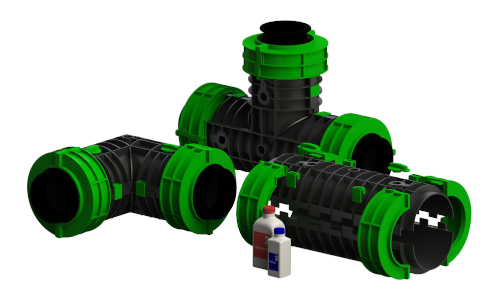

Ripristino dell'isolamento

KIT rigidi di ripristino dell'isolamentoIl ripristino dell’isolamento in corrispondenza dei giunti viene di norma realizzato con appositi semigusci rigidi. Le configurazioni disponibili sono:
– giunzione in linea
– gomito a 90°
– tee di derivazione

La tenuta stagna di questa soluzione è garantita dall’utilizzo di speciali guarnizioni laterali appositamente progettate per aderire alla guaina esterna corrugata.

Infine i KIT rigidi sono di facile e rapida installazione e non richiedono nessuna attrezzatura specifica.

Normative di riferimento

ZG 200-1 Flexible pre-insulated pipe systems for district heating networks with bonded thermoplastic service pipe
EN 15632-2 Tubazioni per teleriscaldamento – Sistemi di tubazioni flessibili preisolate – Parte 2: Tubazioni di servizio in plastica bloccate – Requisiti e metodi di prova
EN 15875-2
Sistemi di tubazioni di materie plastiche per le installazioni di acqua calda e fredda – Polietilene reticolato (PE-X) – Parte 2: Tubi
