Tubi preisolati flessibili rinforzati ad alta efficienza energetica per applicazioni teleriscaldamento
Caratteristiche tecniche
| • T picco | +115 °C |
| • T esercizio stagionale | +95 °C |
| • Cond termica PUR | 0.021 W/mK |
| • Pmax operativa | 10-16 bar |
| • Configurazione | tubo singolo o duo |

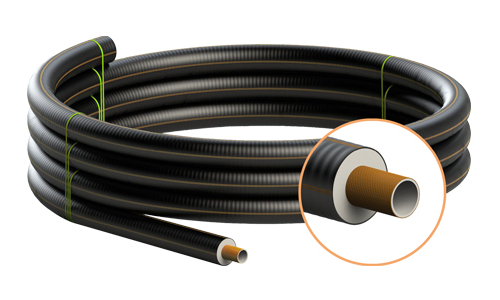

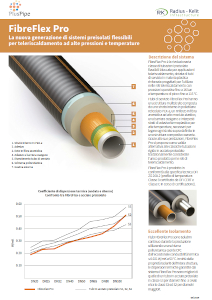

FibreFlex Pro è l’innovativo sistema di tubazioni preisolate flessibili bloccate per applicazioni teleriscaldamento caratterizzato da tubi di servizio in materia plastica rinforzata in grado di trasportare acqua fino a 115 °C di picco e 16 bar di pressione.
La struttura multistrato del tubo di servizio rinforzato comprende uno strato interno in compound PEX-a, un rinforzo in fibra aramidica ad alto modulo elastico, una barriera ossigeno ed interposti strati di adesivo termoplastico per alte temperature al fine di legare ogni strato sopra definito in una struttura composita coerente.
I tubi FibreFlex Pro hanno un isolamento in schiuma poliuretanica esente da CFC con un’eccezionale conducibilità termica λ = 0.021 W/mK. Per rispondere a tutte le esigenze in termini di efficienza termica della rete, sono infine disponibili diversi spessori di schiuma poliuretanica in modo tale da garantire la classe di isolamento richiesta per ogni applicazione.
FibreFlex Pro è la soluzione ideale per:
- Revamping impianti termici industriali con reti interrate di ditribuzione acqua calda
- Impianti e piccole reti cittadine di teleriscaldamento ad alta temperatura e pressione
- Applicazioni agricole (impianti a biogas, impianti a biometano, impianti a biomassa ecc.)
- Reti di teleriscaldamento ad elevate pressioni in zone montuose
Principali vantaggi
- I sistemi FibreFlex Pro sono innanzitutto flessibili, con ricadute positive sia sulla progettazione che sull’installazione della rete. I vantaggi di posa sono particolarmente evidenti nel caso in cui il tubo debba correre accanto a servizi preesistenti o vada guidato in scavi tortuosi tra alberi o edifici.
- I tubi FibreFlex Pro possono essere impiegati senza necessità di effettuare i consueti e complessi calcoli per la dilatazione termica: nessun sistema di compensazione della dilatazione è infatti necessario, a tutto vantaggio di una progettazione più semplice e veloce.
- I tubi preisolati flessibili FibreFlex Pro sono forniti in rotoli di grande lunghezza o, quando necessario per l’estensione della tratta, avvolti su tamburi. I tubi sono di norma consegnati nella lunghezza desiderata, riducendo così in modo significativo il numero di giunzioni necessarie.
- Il sistema di giunzione a compressione assiale FibreFlex Pro non necessita l’impiego di manodopera specializzata, essenziale per eseguire alla regola dell’arte le operazioni di saldatura sui normali sistemi rigidi con tubo di servizio in acciaio. Visto il numero estremamente limitato di giunzioni, il tempo necessario per il ripristino dell’isolamento risulta del tutto trascurabile rispetto ai sistemi tradizionali sopra citati.
In sintesi, la disponibilità di lunghi tubi preisolati flessibili combinata con un sistema di giunzione semplice e senza saldature rendono possibile la posa di lunghe tratte in scavi molto stretti, garantendo così una significativa riduzione dei tempi e dei costi di installazione.
Gamma
| FibreFlex Pro MONO |
Tubo servizio D x s [mm] |
Tubo guaina OD [mm] |
Max L rotolo [m] |
|---|---|---|---|
| 32/91 | 32.0 x 2.9 | 91 | 570 |
| 40/111 | 40.0 x 3.7 | 111 | 410 |
| ♦ 50/111 ♦ | 49.4 x 3.6 | 111 | 410 |
| ♦ 63/126 ♦ | 58.5 x 4.0 | 126 | 300 |
| ♦ 75/142 ♦ | 69.5 x 4.6 | 142 | 220 (440*) |
| ♦ 90/162 ♦ | 84.0 x 6.0 | 162 | 150 (300*) |
| ♦ 110/182 ♦ | 101.0 x 6.5 | 182 | 86 (170*) |
| 125/202 | 116.0 x 6.8 | 202 | 80 (160*) |
| 140/202 | 127.0 x 7.1 | 202 | 80 (160*) |
| 160/225 | 144.0 x 7.5 | 225 | 75 (150*) |
♦ Disponibile anche nella versione PN16
* Maxicoil disponibili a progetto (larghezza 2.4 m)
Gamma DUO
| FibreFlex Pro DUO |
Tubo servizio D x s [mm] |
Tubo guaina OD [mm] |
Max L rotolo [m] |
|---|---|---|---|
| 32+32/126 | 32.0 x 2.9 | 126 | 300 |
| 40+40/142 | 40.0 x 3.7 | 142 | 220 (440*) |
| ♦ 50+50/162 ♦ | 49.4 x 3.6 | 162 | 150 (300*) |
| ♦ 63+63/182 ♦ | 58.5 x 4.0 | 126 | 86 (170*) |
| ♦ 75+75/202 ♦ | 69.5 x 4.6 | 142 | 80 (160*) |
| ♦ 90+90/225 ♦ | 84.0 x 6.0 | 162 | 80 (160*) |
♦ Disponibile anche nella versione PN16
* Maxicoil disponibili a progetto (larghezza 2.4 m)
Giunzioni e ripristini

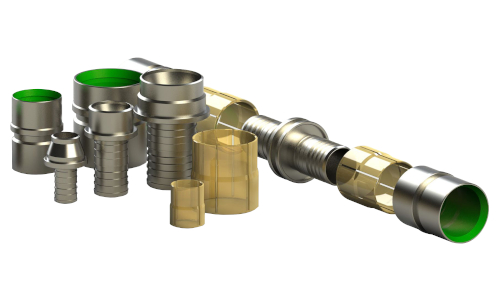

La giunzione dei tubi preisolati flessibili rinforzati FibreFlex Pro è realizzata per mezzo di raccordi meccanici a compressione assiale da montarsi con l’apposita pinza idraulica.
Tali raccordi constano di 3 parti:
– Giunto maschio interno in acciaio
– Anello in polimero per alte temperature
– Anello esterno in acciaio
Per l’installazione del raccordo non è necessario espandere la testata del tubo: l’anello in polimero per alte temperature viene posizionato tra il tubo e l’anello esterno in acciaio e questo garantisce la necessaria forza di compressione per una giunzione affidabile.
Infine, il ripristino dell’isolamento nell’area di giunzione è realizzato con manicotti termoretraibili in HDPE o, meglio, in polietilene reticolato così come avviene di norma nelle reti di teleriscaldamento in acciaio preisolato.

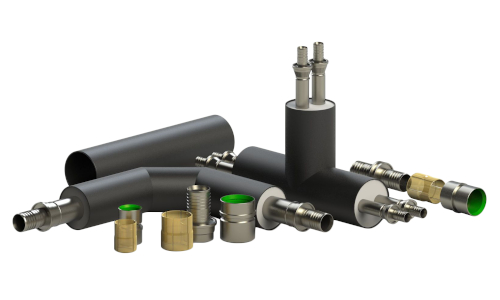

Raccordi preisolati
Per i sistemi preisolati flessibili FibreFlex Pro è disponibile un’intera gamma di raccordi preisolati con tubo di servizio in acciaio e terminali a compressione assiale già saldati alle estremità: questo evita la necessità di qualunque saldatura in cantiere, a tutto vantaggio della sicurezza e della velocità di posa.
La gamma di derivazioni a Tee prevede esecuzioni a 45°, piane o parallele, con uscita sia normale che ridotta.
Infine, laddove non sia possibile curvare il tubo preisolato rinforzato con il raggio richiesto, è possibile utilizzare apposite curve preisolate a 90°.
Normative di riferimento
| ZG 200-2 | Flexible pre-insulated pipe systems for district heating networks with bonded thermoplastic reinforced service pipe |
| EN 15632-2 | Tubazioni per teleriscaldamento – Sistemi di tubazioni flessibili preisolate – Parte 2: Tubazioni di servizio in plastica bloccate – Requisiti e metodi di prova |
