Guarnizioni EPDM per l’innesto di scarichi domestici nelle condotte corrugate
Caratteristiche tecniche
| • Materia prima | EPDM EN 681-1 WC |
| • Durezza | 60 ± 5 IRHD |
| • Colore | nero |
| • A richiesta | altri colori e/o durezze |
Le guarnizione in gomma ad innesto sono utilizzate per collegare una caditoia di superficie o uno scarico domestico, tipicamente in PVC o polipropilene, ad una condotta corrugata sotterranea.

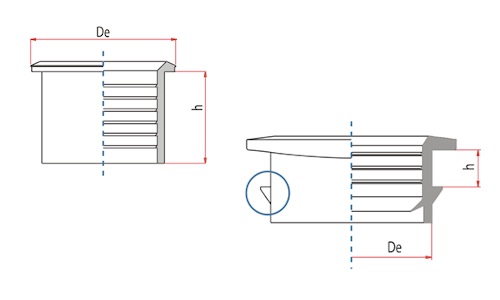

Accanto al modello liscio standard è presente il modello con dente di sicurezza, dotato di due alette laterali che impediscono, una volta innestate, lo sfilamento della stessa assicurando la tenuta del sistema.
Con dente di sicurezza
| Derivazione DN [mm] |
Condotta OD [mm] |
Condotta ID [mm] |
h [mm] |
De [mm] |
Foratura [mm] |
|---|---|---|---|---|---|
| 160 | 315 ÷ 400 | 315 ÷ 400 | 33 ± 0.5 | 202 ± 3.0 | 164 |
| 160 | 500 ÷ 630 | 500 ÷ 600 | 51 ± 1.0 | 202 ± 3.0 | 164 |
| 160 | 800 ÷ 1200 | 800 ÷ 1200 | 91 ± 1.5 | 202 ± 3.0 | 164 |
| 200 | 500 ÷ 630 | 500 ÷ 600 | 51 ± 1.0 | 242 ± 3.0 | 204 |
| 200 | 800 ÷ 1200 | 800 ÷ 1200 | 91 ± 1.5 | 242 ± 3.0 | 204 |
Tipo liscio
| Derivazione DN [mm] |
Condotta OD [mm] |
Condotta ID [mm] |
h [mm] |
De [mm] |
Foratura [mm] |
|---|---|---|---|---|---|
| 110 | 250 ÷ 1200 | 300 ÷ 1200 | 90 ± 1.0 | 144 ± 1.5 | 104 |
| 160 | 300 ÷ 600 | 300 ÷ 600 | 90 ± 1.0 | 203 ± 3.0 | 164 |
| 200 | 100 ÷ 1200 | 400 ÷ 1200 | 90 ± 1.0 | 244 ± 3.0 | 204 |
Normative di riferimento
| EN 681-1 |
Elementi di tenuta in elastomero – Requisiti dei materiali per giunti di tenuta nelle tubazioni utilizzate per adduzione e scarico dell’acqua – Parte 1: Gomma vulcanizzata |
