Tubi preisolati flessibili per adduzione acqua calda sanitaria
Caratteristiche tecniche
| • T picco | +95 °C |
| • T esercizio continuo | +80 °C |
| • Cond termica PUR | 0.021 W/mK |
| • Pmax operativa | 10 bar |
| • Configurazione | tubo singolo o duo |

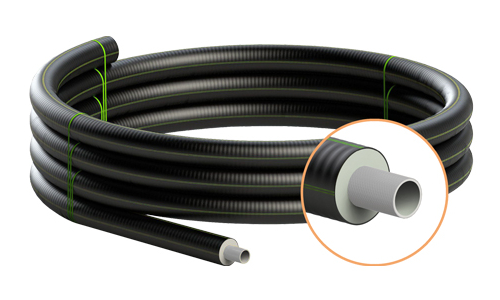

Sistema preisolato flessibile con tubo di servizio in polietilene reticolato e isolamento in schiuma poliuretanica per adduzione acqua calda sanitaria.
I principali vantaggi del sistema HeatFlex comprendono la posa veloce ed economica, scavi più stretti e ridotti raggi di curvatura della tubazione flessibile.
Il tubo di servizio del sistema HeatFlex Sanitario è costituito da un tubo di PEX-a SDR 7.4 che garantisce una pressione massima di 10 bar ad una temperatura di esercizio continuo di 80 °C.
Il tubo preisolato flessibile HeatFlex Sanitario vanta infine un’eccezionale conducibilità termica λ = 0.021 W/mK.
HeatFlex Sanitario è la soluzione ideale per:
- Revamping impianti termici residenziali con reti interrate di acqua potabile
- Impianti di raffrescamento con acqua refrigerata ad uso alimentare
Gamma
| HeatFlex S MONO |
Tubo servizio OD x s [mm] |
Tubo guaina OD [mm] |
Max L rotolo [m] |
|---|---|---|---|
| 20/76 | 20.0 x 2.8 | 76 | 870 |
| 25/76 | 25.0 x 3.5 | 76 | 870 |
| 32/76 | 32.0 x 4.4 | 91 | 550 |
| 40/91 | 40.0 x 5.5 | 91 | 550 |
| 50/111 | 50.0 x 6.9 | 111 | 410 |
| 63/126 | 63.0 x 8.7 | 126 | 300 |
Gamma DUO
| HeatFlex S DUO |
Tubo servizio OD x s [mm] |
Tubo guaina OD [mm] |
Max L rotolo [m] |
|---|---|---|---|
| 25+20/91 | 25.0 x 4.0 20.0 x 2.8 |
91 | 550 |
| 32+20/111 | 32.0 x 4.4 20.0 x 2.8 |
111 | 410 |
| 40+25/126 | 40.0 x 3.7 25.0 x 4.0 |
126 | 300 |
| 50+32/162 | 50.0 x 6.9 32.0 x 4.4 |
162 | 150 |
| 63+32/162 | 63.0 x 5.8 32.0 x 4.4 |
162 | 150 |
Raccordi
Le giunzioni dei tubi HeatFlex sono realizzate per mezzo di raccordi a serraggio
meccanico o a pressatura assiale (manicotti, manicotti terminali, curve e tee).
L’installazione dei raccordi a pressatura assiale richiede innanzitutto l’espansione del tubo di servizio,
successivamente il posizionamento dell’inserto maschio e infine la compressione assiale dell’anello
esterno sul tubo stesso per mezzo di una pinza idraulica standard per tubi in PEX.
L’installazione dei raccordi a serraggio meccanico non richiede invece alcuna espansione del tubo di servizio:
la chiusura dell’anello esterno sul tubo di servizio è realizzata attraverso un comune sistema a vite che
non necessita di alcuna attrezzatura specifica.
Ripristino dell'isolamento
Il ripristino dell’isolamento in corrispondenza dei giunti viene di norma realizzato con appositi semigusci rigidi. Le configurazioni disponibili sono:
– giunzione in linea
– gomito a 90°
– tee di derivazione
La tenuta stagna di questa soluzione è garantita dall’utilizzo di speciali guarnizioni laterali appositamente progettate per aderire alla guaina esterna corrugata.
Infine i KIT rigidi sono di facile e rapida installazione e non richiedono nessuna attrezzatura specifica.
Normative di riferimento
| ZG 200-1 | Flexible pre-insulated pipe systems for district heating networks with bonded thermoplastic service pipe |
| EN 15632-2 | Tubazioni per teleriscaldamento – Sistemi di tubazioni flessibili preisolate – Parte 2: Tubazioni di servizio in plastica bloccate – Requisiti e metodi di prova |
| EN 15875-2 |
Sistemi di tubazioni di materie plastiche per le installazioni di acqua calda e fredda – Polietilene reticolato (PE-X) – Parte 2: Tubi |
