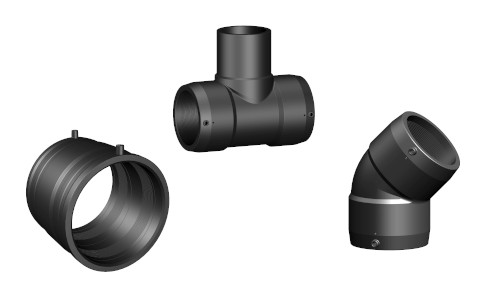

Raccordi elettrosaldabili

Raccordi elettrosaldabili di polietilene alta densità per condotte di trasporto acqua e gas in pressione

Raccordi elettrosaldabili di polietilene per condotte in pressione di acqua e gas conbustibili

Caratteristiche tecniche

•  Materia prima PE100
•  Tmax progetto 40 °C
•  Pmax operativa 25 bar @ 20°C
•  Certificazioni RINA – DVGW etc

I raccordi elettrosaldabili sono da considerarsi la soluzione più semplice e veloce per la saldatura di tubi in polietilene perché richiedono attrezzature relativamente poco costose (basta una saldatrice universale tipo RITMO Elektra, un allineatore e un raschietto) e poche semplici regole di installazione.

Gamma

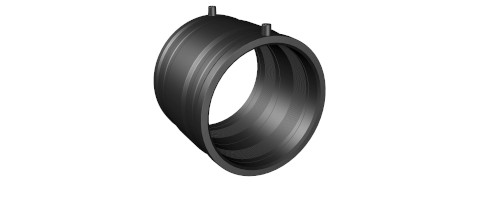

Manicotto

• Gamma 20 ÷ 630 mm
• PN 10 – 16 – 25 bar
D
[mm]		 SDR17
PN10		 SDR11
PN16		 SDR7,4
PN25
20 *********** ***********
25 *********** ***********
32 *********** *********** ***********
40 *********** *********** ***********
50 *********** *********** ***********
63 *********** *********** ***********
75 *********** *********** ***********
90 *********** *********** ***********
110 *********** *********** ***********
125 *********** *********** ***********
140 *********** *********** ***********
160 *********** *********** ***********
180 *********** *********** ***********
200 *********** *********** ***********
225 *********** *********** ***********
250 *********** *********** ***********
280 *********** *********** ***********
315 *********** *********** ***********
355 *********** ***********
400 *********** ***********
450 ***********
500 ***********
560 ***********
630 ***********

* Raccordo SDR13.6 PN12.5 garantito PN16

Altre misure su richiesta

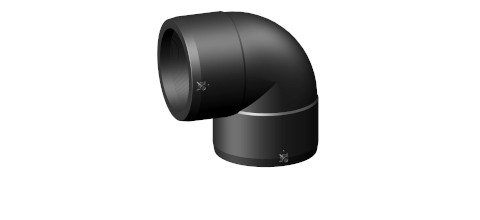

Gomito 90°

• Gamma 20 ÷ 315 mm
• PN 16 – 25 bar
D
[mm]		 SDR17
PN10		 SDR11
PN16		 SDR7,4
PN25
20 *********** ***********
25 *********** ***********
32 *********** ***********
40 *********** ***********
50 *********** ***********
63 *********** ***********
75 *********** ***********
90 *********** ***********
110 *********** ***********
125 *********** ***********
140 *********** ***********
160 *********** ***********
180 ***********
200 ***********
225 ***********
250 ***********
280 ***********
315 ***********

Altre misure su richiesta

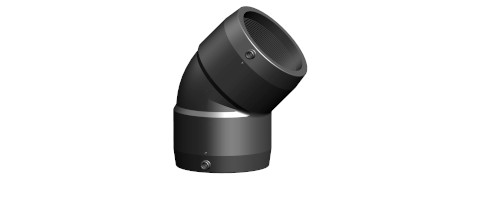

Gomito 45°

• Gamma 25 ÷ 315 mm
• PN 16 – 25 bar
D
[mm]		 SDR17
PN10		 SDR11
PN16		 SDR7,4
PN25
25 *********** ***********
32 *********** ***********
40 *********** ***********
50 *********** ***********
63 *********** ***********
75 *********** ***********
90 *********** ***********
110 *********** ***********
125 *********** ***********
140 *********** ***********
160 *********** ***********
180 ***********
200 ***********
225 ***********
250 ***********
280 ***********
315 ***********

Altre misure su richiesta

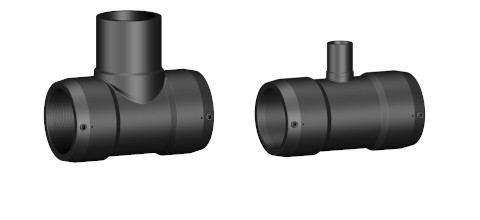

Tee

• Gamma 25 ÷ 200 mm
• PN 16 bar
D
[mm]		 D1
[mm]		 SDR11
PN16		 SDR7,4
PN25
25 25 ***********
32 32 ***********
40 40 ***********
50 50 ***********
63 63 ***********
75 75 ***********
90 63 ***********
90 90 ***********
110 63 ***********
110 90 ***********
110 110 ***********
125 125 ***********
140 140 ***********
160 63 ***********
160 90 ***********
160 110 ***********
160 160 ***********
180 180 ***********
200 200 ***********

Altre misure su richiesta

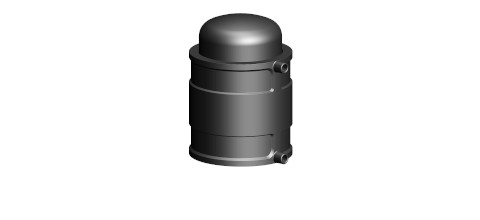

Tappo

• Gamma 20 ÷ 180 mm
• PN 16 – 25 bar
D
[mm]		 SDR17
PN10		 SDR11
PN16		 SDR7,4
PN25
20 ***********
25 ***********
32 *********** ***********
40 *********** ***********
50 *********** ***********
63 *********** ***********
75 *********** ***********
90 *********** ***********
110 *********** ***********
125 *********** ***********
140 *********** ***********
160 *********** ***********
180 ***********

Altre misure su richiesta

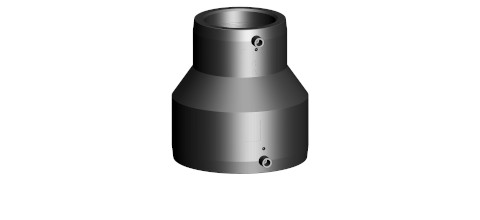

Riduzione

• Gamma 25 ÷ 200 mm
• PN 16 bar
D
[mm]		 D1
[mm]		 SDR11
PN16		 SDR7,4
PN25
25 20 ***********
32 20÷25 ***********
40 20÷32 ***********
50 25÷40 ***********
63 32÷50 ***********
75 50÷63 ***********
90 50÷75 ***********
110 63÷90 ***********
125 90÷110 ***********
160 90÷125 ***********
180 125 ***********
200 160 ***********

Altre misure su richiesta

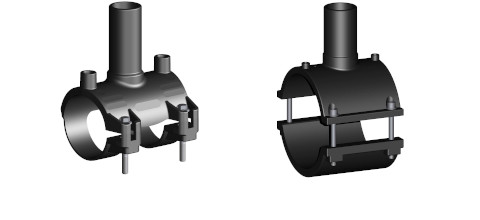

Collare di derivazione

• Gamma 40 ÷ 315 mm
• PN 16 bar
D
[mm]		 D1
[mm]		 SDR11
PN16		 SDR7.4
PN25
40 20÷32 ***********
50 20÷32 ***********
63 20÷50 ***********
63 63 ***********
75 25÷63 ***********
90 25÷63 ***********
110 25÷63 ***********
125 25÷63 ***********
125 90-110 ***********
140 25÷63 ***********
160 25÷63 ***********
160 90-110 ***********
180 25÷63 ***********
180 90-110 ***********
200 25÷63 ***********
200 90-110 ***********
225 25÷63 ***********
225 90-110 ***********
250 25÷63 ***********
250 90-110 ***********
315 32 ***********
315 63 ***********
315 110 ***********

* Versione monoblocco

Altre misure su richiesta

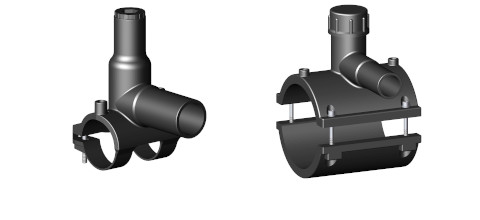

Presa in carico

• Gamma 20 ÷ 315 mm
• PN 10 – 16 – 25 bar
D
[mm]		 D1
[mm]		 SDR11
PN16		 SDR7.4
PN25
40 20÷32 ***********
50 20÷32 ***********
63 20÷63 ***********
75 20÷63 ***********
90 20÷63 ***********
110 20÷63 ***********
125 20÷63 ***********
140 20÷63 ***********
160 20÷63 ***********
180 20÷63 ***********
200 20÷63 ***********
225 20÷63 ***********
250 20÷63 ***********
315 32 ***********
315 63 ***********

* Versione monoblocco

Altre misure su richiesta

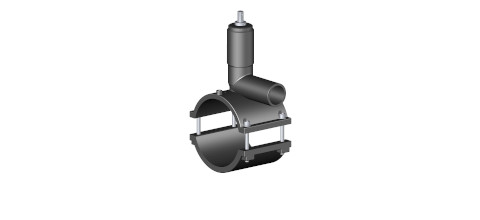

Presa in carico con valvola

• Gamma 75 ÷ 250 mm
• PN 16 bar
D
[mm]		 D1
[mm]		 SDR11
PN16		 SDR7.4
PN25
75 32-63 ***********
90 32-63 ***********
110 32-63 ***********
125 32-63 ***********
140 32-63 ***********
160 32-63 ***********
180 32-63 ***********
200 32-63 ***********
225 32-63 ***********
250 32-63 ***********

Altre misure su richiesta

Normative di riferimento
EN 12201-3
 Sistemi di tubazioni di materia plastica per la distribuzione dell’acqua, e per scarico e fognature in pressione – Polietilene (PE) – Parte 3: Raccordi
EN 1555-3
 Sistemi di tubazioni di materia plastica per la distribuzione di gas combustibili – Polietilene (PE) – Parte 3: Raccordi
EN ISO 15494
 Sistemi di tubazioni di materia plastica per applicazioni industriali – Polibutene (PB), polietilene (PE), polietilene ad elevata resistenza alla temperatura (PE-RT), polietilene reticolato (PE-X), polipropilene (PP) – Serie metrica per specifiche per i componenti e il sistema
