Giunti singola tenuta per il ripristino dell’isolamento in corrispondenza delle giunzioni
Caratteristiche tecniche
Giunto esterno
| • Composizione KIT | 2 x coppelle in PUR |
| 1 x collare termo da 450 mm | |
| • Certificazioni (collare) | EN 489 |
Raccordo interno
| • Raccordo | manicotto ad elettrofusione |
| • Materia prima | PE100 |
| • Certificazioni | EN 12201 – EN ISO 15494 |

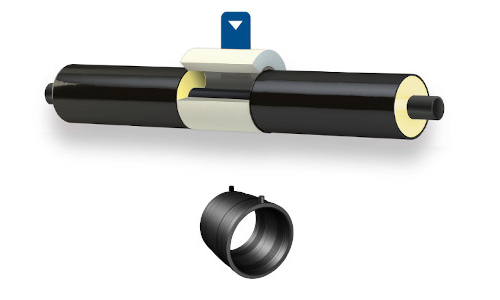

Il giunto a singola tenuta, utilizzato di norma nelle installazioni fuori terra, è composto da un manicotto ad elettrofusione in PE100 per la saldatura del tubo di servizio e uno speciale kit di ripristino dell’isolamento appositamente studiato per garantire la massima affidabilità e velocità di posa.
Gamma
| D/OD [mm/mm] |
SDR17 PN10 |
SDR11 PN16 |
SDR7,4 PN25 |
|---|---|---|---|
| 50/110 | *********** | *********** | *********** |
| 63/125 | *********** | *********** | *********** |
| 75/140 | *********** | *********** | *********** |
| 90/160 | *********** | *********** | *********** |
| 110/200 | *********** | *********** | *********** |
| 125/225 | *********** | *********** | *********** |
| 140/225 | *********** | *********** | *********** |
| 160/250 | *********** | *********** | *********** |
| 180/280 | *********** | *********** | *********** |
| 180/315 | *********** | *********** | *********** |
| 200/315 | *********** | *********** | *********** |
| 225/315 | *********** | *********** | *********** |
| 250/400 | *********** | *********** | *********** |
| 280/400 | *********** | *********** | *********** |
Other dimensions upon request
Normative di riferimento
| EN 12201 |
Sistemi di tubazioni di materia plastica per la distribuzione dell’acqua, e per scarico e fognature in pressione – Polietilene (PE) |
| EN ISO 15494 | Sistemi di tubazioni di materia plastica per applicazioni industriali – Polibutene (PB), polietilene (PE) e polipropilene (PP) – Specifiche per i componenti ed il sistema – Serie Metrica |
| EN 253 | Tubazioni per teleriscaldamento – Sistemi bloccati di tubazioni preisolate per reti di acqua calda interrate direttamente – Assemblaggio di tubi di servizio di acciaio, isolamento termico a base di poliuretano e tubi di protezione esterna di polietilene |
| EN 489 |
Tubazioni per il riscaldamento urbano – Sistemi bloccati di tubazioni preisolate per reti interrate di acqua calda – Assemblaggio-giunzione per tubi di servizio di acciaio con isolamento termico di poliuretano e tubo esterno di polietilene |
